En tant que fournisseur de contrôleurs PLC Mitsubishi, je comprends le rôle essentiel que joue une mise à la terre appropriée dans les performances et la sécurité de ces dispositifs sophistiqués. Dans cet article de blog, j'examinerai les exigences de mise à la terre des contrôleurs PLC Mitsubishi, en vous fournissant un guide complet pour garantir un fonctionnement et une longévité optimaux de votre équipement.
Pourquoi la mise à la terre est essentielle pour les contrôleurs PLC Mitsubishi
La mise à la terre est un aspect fondamental des systèmes électriques, et elle est particulièrement cruciale pour les contrôleurs PLC Mitsubishi. Voici les principales raisons pour lesquelles la mise à la terre est essentielle :
- Sécurité:Une mise à la terre adéquate protège le personnel des chocs électriques en fournissant un chemin à faible résistance permettant aux courants de défaut de circuler en toute sécurité vers le sol. En cas de court-circuit ou de défaut électrique, le système de mise à la terre garantit que l'excès de courant est détourné de l'équipement vers le sol, évitant ainsi tout dommage potentiel aux opérateurs.
- Protection de l'équipement :La mise à la terre aide à protéger le contrôleur PLC des dommages causés par les surtensions électriques, la foudre et les interférences électromagnétiques (EMI). En fournissant un point de référence stable pour les signaux électriques, la mise à la terre réduit le risque de pics de tension et de bruit, qui peuvent perturber le fonctionnement normal du contrôleur et provoquer des dysfonctionnements ou des pannes de composants.
- Intégrité du signal :Les contrôleurs PLC Mitsubishi s'appuient sur des signaux électriques précis et fiables pour fonctionner correctement. La mise à la terre aide à maintenir l'intégrité de ces signaux en minimisant les effets des interférences EMI et radiofréquence (RFI). Un système bien mis à la terre garantit que le contrôleur reçoit des signaux propres et stables, ce qui est essentiel pour une acquisition, un traitement et un contrôle précis des données.
Exigences de mise à la terre pour les contrôleurs PLC Mitsubishi
Les contrôleurs PLC Mitsubishi ont des exigences de mise à la terre spécifiques qui doivent être respectées pour garantir un bon fonctionnement et une sécurité optimale. Voici les principales exigences de mise à la terre :
1. Conception du système de mise à la terre
- Mise à la terre en un seul point :Mitsubishi recommande d'utiliser un système de mise à la terre à point unique pour les contrôleurs PLC. Dans un système de mise à la terre à point unique, tous les équipements et composants électriques sont connectés à un point de mise à la terre commun, généralement une barre omnibus de mise à la terre ou une électrode de mise à la terre. Cela permet de minimiser le risque de boucles de masse et d'interférences électriques.
- Mise à la terre séparée pour les circuits d'alimentation et de signal :Il est important de séparer la mise à la terre des circuits d'alimentation et de signal. Les circuits d'alimentation doivent être mis à la terre sur un système de mise à la terre dédié, tandis que les circuits de signaux doivent être mis à la terre sur un système de mise à la terre séparé. Cela permet d'éviter les interférences entre les circuits d'alimentation et de signal et garantit l'intégrité des signaux électriques.
- Taille du conducteur de mise à la terre :La taille du conducteur de terre doit être sélectionnée en fonction du courant de défaut maximum que le système est censé transporter. Mitsubishi fournit des directives concernant la taille minimale du conducteur de terre en fonction du type et de la valeur nominale du contrôleur PLC. Il est important de suivre ces directives pour garantir que le conducteur de terre peut transporter le courant de défaut en toute sécurité sans surchauffer ni provoquer de risque d'incendie.
2. Électrode de mise à la terre
- Installation correcte :L'électrode de mise à la terre doit être installée conformément aux codes et normes électriques locaux. Il doit être enfoncé dans le sol à une profondeur d'au moins 8 pieds et doit être constitué d'un matériau conducteur, tel que du cuivre ou de l'acier galvanisé. L'électrode de terre doit être connectée à la barre omnibus de mise à la terre ou au conducteur de terre à l'aide d'un connecteur approprié, tel qu'un connecteur à compression ou une connexion boulonnée.
- Résistance au sol :La résistance de terre de l'électrode de mise à la terre doit être mesurée régulièrement pour s'assurer qu'elle se situe dans la plage acceptable. Mitsubishi recommande une résistance de terre maximale de 10 ohms pour les contrôleurs PLC. Si la résistance de terre est supérieure à la valeur recommandée, des électrodes de terre supplémentaires devront peut-être être installées ou l'électrode de terre existante devra peut-être être remplacée.
3. Mise à la terre du contrôleur PLC
- Mise à la terre du châssis :Le châssis du contrôleur PLC Mitsubishi doit être mis à la terre sur la barre omnibus de mise à la terre ou sur le conducteur de mise à la terre à l'aide d'un fil de terre dédié. Cela permet de protéger le contrôleur contre les chocs électriques et de fournir un chemin à faible résistance pour les courants de défaut.
- Mise à la terre de l'alimentation :L'alimentation électrique du contrôleur PLC doit être mise à la terre sur la barre omnibus de mise à la terre ou sur le conducteur de mise à la terre à l'aide d'un fil de terre dédié. Cela permet de protéger le contrôleur des surtensions électriques et d'assurer la stabilité de l'alimentation électrique.
- Mise à la terre du signal :Les entrées et sorties de signal du contrôleur PLC doivent être mises à la terre au système de mise à la terre du signal à l'aide d'un fil de terre dédié. Cela permet de minimiser les effets des EMI et des RFI et de garantir l'intégrité des signaux électriques.
Considérations de mise à la terre pour différents modèles de contrôleurs PLC Mitsubishi
Différents modèles de contrôleurs PLC Mitsubishi peuvent avoir des exigences de mise à la terre spécifiques en fonction de leur conception et de leurs fonctionnalités. Voici quelques considérations de mise à la terre pour les modèles populaires de contrôleurs PLC Mitsubishi :
- Contrôleur logique programmable électrique Mitsubishi PLC FX5-20PG-D MELSEC: Ce modèle nécessite un système de mise à la terre en un seul point avec une résistance de terre maximale de 10 ohms. Le châssis, l'alimentation ainsi que les entrées et sorties de signaux doivent être mis à la terre séparément de la barre omnibus de mise à la terre ou du conducteur de mise à la terre.
- Processeur Mitsubishi R08: Ce modèle nécessite un système de mise à la terre dédié pour les circuits d'alimentation et de signal. La mise à la terre de l'alimentation doit être connectée au système de mise à la terre de l'alimentation, tandis que la mise à la terre du signal doit être connectée au système de mise à la terre du signal. La résistance de terre de l'électrode de terre doit être inférieure à 10 ohms.
- Module de commande CPU universel Q série Mitsubishi Q04UDEHCPU Q: Ce modèle nécessite un système de mise à la terre en un seul point avec une résistance de terre maximale de 10 ohms. Le châssis, l'alimentation ainsi que les entrées et sorties de signaux doivent être mis à la terre séparément de la barre omnibus de mise à la terre ou du conducteur de mise à la terre. La mise à la terre du signal doit être connectée à la borne de mise à la terre du signal sur le module de commande.
- Mitsubishi Q2MEM-1MBS: Ce modèle nécessite un système de mise à la terre en un seul point avec une résistance de terre maximale de 10 ohms. Le châssis et l'alimentation doivent être mis à la terre sur la barre omnibus de mise à la terre ou sur le conducteur de mise à la terre, tandis que la mise à la terre du signal doit être connectée à la borne de mise à la terre du signal sur le module de mémoire.

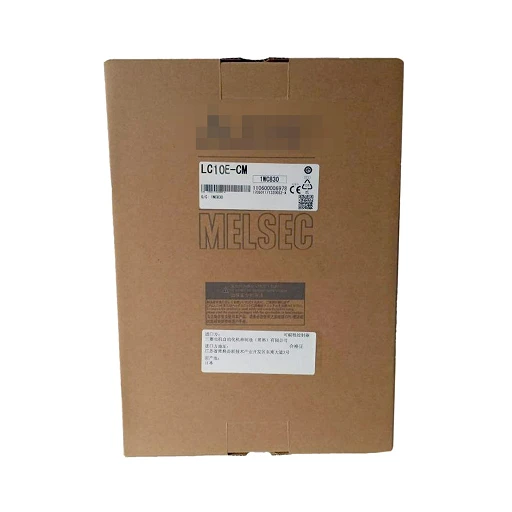

- Mitsubishi LC10E-CM: Ce modèle nécessite un système de mise à la terre en un seul point avec une résistance de terre maximale de 10 ohms. Le châssis, l'alimentation ainsi que les entrées et sorties de signaux doivent être mis à la terre séparément de la barre omnibus de mise à la terre ou du conducteur de mise à la terre.
Conclusion
Une mise à la terre appropriée est essentielle pour les performances et la sécurité des contrôleurs PLC Mitsubishi. En respectant les exigences et les considérations de mise à la terre décrites dans cet article de blog, vous pouvez garantir que votre contrôleur PLC fonctionne de manière fiable et efficace, tout en minimisant le risque de choc électrique, de dommages matériels et d'interférences de signal.
Si vous avez des questions ou avez besoin de plus amples informations sur les exigences de mise à la terre des contrôleurs PLC Mitsubishi, n'hésitez pas à nous contacter. Nous sommes l'un des principaux fournisseurs de contrôleurs PLC Mitsubishi et pouvons vous fournir des conseils et une assistance d'experts pour garantir que votre système de mise à la terre répond aux normes de sécurité et de performances les plus élevées.
Références
- Société Mitsubishi Électrique. (Année). Manuel d'utilisation du contrôleur PLC Mitsubishi.
- Code national de l'électricité (NEC). (Année). Exigences de câblage électrique et de mise à la terre.
- Institut d'ingénieurs en électricité et électronique (IEEE). (Année). Normes pour les systèmes de mise à la terre électrique.
